VICMT-CR11B型（单组保护）

应用场合

外形尺寸（长×宽×深，mm）

保护组数

保护功能

电容器保护

●

146×146×96

●

1组

●

过/欠压保护

●

人机界面

事件记录

通讯接口

两段式电流保护

●

128×64

●

保护记录

●

RS 485

●

不平衡电流保护

●

工作电源

辅助功能

通讯规约

开入保护

●

AC220V±15%

●

Modbus

●

开口三角电压保护

●

DC220V±15%

●

PT断线告警

●

序号

项目

参数

1

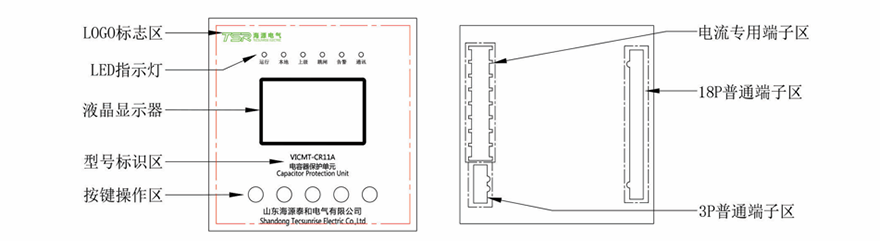

外形与

开孔尺寸

外形尺寸

146×146×96（长×宽×深，mm）

开孔尺寸

138×138（长×宽，mm）

2

工作电源

工作电源

AC/DC220V±15%

3

额定采样

额定电压

AC100V

额定电流

1A/5A

4

运行环境

运行温度

-20℃ ~ +70℃

相对湿度

≤95%

污秽等级

III级

5

输入回路

采样输入

母线两相电压

开口三角电压

电容器三相电流

母线PT输入

1~170V

CT输入

0.05~50A

开口PT输入

0.1~100V

综合误差

<0.5%

6

输出回路

输出路数

1组本地跳闸输出（脉冲）

1路上级跳闸输出（脉冲）

1路保护闭锁输出

1路保护报警输出（保持）

继电器触点容量

AC250V，16A（纯阻性）

脉冲持续时间

≤2S

7

开入量

开入量

1路电容器的投切状态开入

1路电容出线柜位置信号

1电容出线柜开入保护信号
